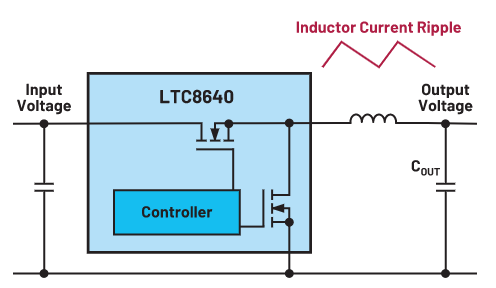

1. Lülitusseadmete lülitustegevus: lülitusseadmete (nt MOSFET-id, IGBT-d) sisse- ja väljalülitamine lülitustoiteallikas tekitab kõrge sagedusega pinge ja voolu muutusi. Need muutused edastatakse toiteallika väljundi kaudu, moodustades pulsatsiooni. Mida kõrgem on lülitussagedus, seda suurem on pulsatsiooni sagedus.
2. Väljundfiltri kondensaatori ESR ja ESL: Väljundfiltri kondensaatori ekvivalentne jadatakistus (ESR) ja samaväärne jadainduktiivsus (ESL) põhjustavad kondensaatori laadimis- ja tühjenemisprotsesside ajal pingekõikumisi, tekitades seeläbi pulsatsiooni. Suuremad ESR ja ESL väärtused põhjustavad suuremat pulsatsiooni.
3. Sisendpinge kõikumised: Sisendpinge kõikumised mõjutavad väljundpinget lülitustoiteallika ülekandefunktsiooni kaudu, põhjustades väljundpinge pulsatsiooni. Sisendpinge kõikumised võivad tuleneda võrgu kõikumisest või muude koormuse muutustest.
4. Koormusvoolu muutused: Koormusvoolu kiired muutused põhjustavad väljundfiltri kondensaatori kiiremat laadimist ja tühjenemist, mille tulemuseks on suurenenud pulsatsioon. Mida kiiremini koormusvool muutub, seda suurem on pulsatsioon.
5. Elektromagnetilised häired (EMI): lülitustoiteallikad tekitavad töö ajal elektromagnetilisi häireid. Neid häireid saab edastada toiteallika väljundi kaudu, moodustades pulsatsiooni. EMI allikad hõlmavad seadmete lülitustegevust ja trafode lekkeinduktiivsust.
6.Juhtkontuuri ebastabiilsus: Kui lülitustoiteallika juhtahel on valesti projekteeritud, võib see põhjustada võnkumisi või väljundpinge kõikumisi, mis avalduvad pulsatsioonina. Juhtkontuuri ebastabiilsus võib tuleneda viivitustest tagasisidevõrgus või kompensatsioonivõrgu ebaõigest ülesehitusest.
Meetodid lülitustoiteallika pulsatsiooni vähendamiseks
1.Ajami vooluringi optimeerimine lülitusseadmete jaoks: lülitusseadmete ajamiahela optimeerimisega saab vähendada lülituskadusid ja lülitusaegu, vähendades seeläbi pulsatsiooni.
2. Valige madala ESR-i ja madala ESL-iga filtrikondensaatorid: madala ESR-i ja madala ESL-iga filtrikondensaatorite valimine vähendab kondensaatori laadimis- ja tühjendusprotsesside käigus tekkivaid pingekõikumisi, minimeerides seeläbi pulsatsiooni.
3. Suurendage väljundfiltri kondensaatori mahtuvust: Väljundfiltri kondensaatori mahtuvuse suurendamine aitab summutada väljundpinge kõikumisi, vähendades seeläbi pulsatsiooni.
4.Kasutage LC-filtrit: LC-filtri lisamine väljundisse võib veelgi nõrgendada kõrge-sageduse pulsatsiooni, vähendades väljundpinge pulsatsiooni.
5. Juhtkontuuri disaini optimeerimine: juhtkontuuri disaini optimeerimisega paraneb juhtkontuuri stabiilsus ja reageerimiskiirus, mis vähendab väljundpinge kõikumisi ja pulsatsiooni.
6. Varjestus ja filter EMI: EMI varjestus- ja filtreerimistehnikate rakendamine vähendab elektromagnetiliste häirete mõju väljundpingele, minimeerides seeläbi pulsatsiooni.
