Toote tutvustus:

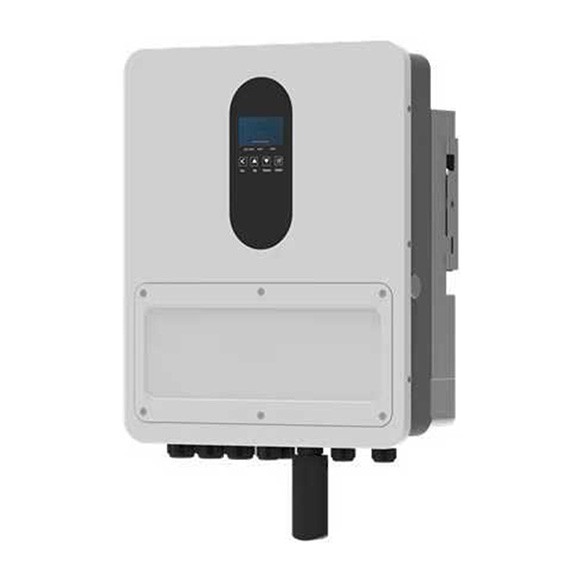

6 kW võimsusega võrguinverter kasutab täiustatud juhtimisalgoritme, et rakendada integreeritud energiahaldussüsteemi fotogalvaanilistes ja energiasalvestussüsteemides, et juhtida ja optimeerida energiavoogu. Päeva jooksul kasutavad PV-süsteemis toodetud võimsust koormused, üleliigne energia salvestub akudesse. Öösel, kui päikeseenergiat pole, saab akudesse salvestatud energia koormatele tühjendada. Väljalülitatud-võrguinverteril on nii HMI kui ka LED-i kohalik jälgimine ja EMS-süsteemi kaugplaanimise funktsioonid, millel on suurepärane koormuse ja võrguga kohandatavus. Samal ajal muudab riistvara hea disain tõhusaks mitmesuguste keerukate rakenduskeskkondade käsitlemise ning süsteemi töö on turvalisem, töökindlam, ökonoomsem ja keskkonnaga paremini kohandatav.
meie toodete eelised
1,7 korda suurem MPPT maksimaalsest sisendvõimsusest; teatud tingimustel toetab kuni 2 korda suuremat PV sisendvõimsust.
Maksimaalne MPPT sisendvool 28A, mis toetab mitut paralleelselt ühendatud fotogalvaanilise paneeli jada.
Kaks vahelduvvoolu väljundit intelligentse koormuse juhtimisega.
Konfigureerige paralleelselt kuni 6 inverterit, et moodustada ühe-faasi või 9 inverterit kolme-faasi moodustamiseks
IP66 kaitseklass.
Toetab akuvaba{0}}töörežiimi
1,5-kordne võrgusisend-provisjonitehnoloogiast.
5-aastane garantii / 10-aastane hooldus (valikuline).
Põhiline süsteemiarhitektuur
Järgmisel joonisel on kujutatud selle seadme põhirakendust. See eeldas ka järgmiste seadmete täielikku töötamist:
● Generaatori või utiliidi vooluvõrk
●PV moodulid
6 kW võimsusega võrguinverter ühendab endas tugeva jõudluse kasutajasõbraliku-seirega (LCD + Alps Cloud APP), muutes selle ideaalseks professionaalseks paigalduseks, kus voolukindlus on ülioluline.
Kuum tags: 6kw väljalülitatud võrguinverter, Hiina 6kw väljalülitatud võrguinverteri tootjad, tarnijad, tehas
Toote spetsifikatsioon
|
Mudel |
TPH6LS |
|
Aku tüüp |
Liitium-ioon ja plii-hape |
|
Aku nimipinge |
48Vdc |
|
Aku pinge vahemik |
40-60 V alalisvoolu |
|
Max Laadimis-/tühjendusvool |
120 / 135A |
|
Sundäratus-PV poolt |
JAH |
|
Max PV juurdepääsu võimsus |
12000W |
|
Max MPPT sisendvõimsus |
10200W |
|
Max Sisendpinge |
500Vdc |
|
Nimisisendpinge |
370Vdc |
|
MPPT pingevahemik |
60-450 V alalisvoolu |
|
MPPT/ Stringide arv MPPT kohta |
1/2 |
|
Maksimaalne sisendvool MPPT kohta |
28A |
|
Max Lühisvool MPPT kohta |
35A |
|
Võrgu nimipinge |
220/230/240±5%Vac |
|
Pinge sisendvahemik |
90 ~ 280 Vac |
|
Nimivõrgu sagedus |
50/60 Hz |
|
Maksimaalne sisendvool |
40A |
|
Täielik harmooniline moonutus |
<3% (of nominal power) |
|
Nimiväljundvõimsus |
6000W |
|
Nimiväljundvool |
27A |
|
Nimiväljundsagedus |
50/60±0,1%Hz |
|
Ülekoormusvõime |
1min@101-110%;10s@110%-150%; |
|
Lülitusaeg (ms) |
10 ms arvutiseadmete jaoks, 20 ms kodumasinate jaoks |
|
Täielik harmooniline moonutus |
<3% |
|
Max Tõhusus |
97.00% |
|
MPPT jälgimise tõhusus |
99.90% |
|
Integreeritud |
Alalisvoolu polaarsuse pöördühenduse kaitse, vahelduvvoolu väljundi ülevoolukaitse, soojuskaitse, vahelduvvoolu väljundi ülepingekaitse, vahelduvvoolu väljundi lühisekaitse, alalisvoolu komponentide jälgimine, ülepinge koormuse languse kaitse, toitevõrgu jälgimine, maandusrike tuvastamine, liigpingekaitse tase |
|
Ülepingekaitse |
TÜÜP II(DC), TÜÜP II(AC) |
|
Ülepinge kategooria |
OVC II (DC), OVC III (AC) |
|
Töötemperatuur ( kraad ) |
-40~+60(Vähendamine üle 45 kraadi) |
|
Mõõdud [L*K*S] |
395 * 485 * 156 mm |
|
Kaal (kg) |
14.5 |
|
Inverteri topoloogia |
Mitte{0}}isoleeritud |
|
Jahutus |
Nutikas jahutus |
|
Kõrgus (m) |
Vähem kui 3000 või sellega võrdne |
|
Kaitsetase |
IP66 |
|
Suhtlemine |
RS232 / RS485 / CAN / Kuivkontakt / Väline aku NTC / Rööpside / WIFI (valikuline) |
|
Garantii |
5 aastat |
|
Ohutusstandardid |
IEC 62109-1:2010, EN 62109-1:2010, IEC 62109-2:2011, EN 62109-2:2011 |
|
EMC standardid |
EN IEC 61000-6-1:2019;EN IEC 61000-6-3:2021;EN IEC 61000-3-11:2019;EN61000-3-12:2011 |
|
Tõhususe standard |
IEC 61683:1999 |
