Kuidas lahendada EMI-müra lülitustoiteadapterites

Lülitustoiteadapteri sisendis on kahte tüüpi EMI-müra: tava-režiimimüra ja diferentsiaal-režiimimüra. Vahelduvvoolu sisendliinide (100–240 V) ja maanduse vahel esinevat EMI-müra nimetatakse tavarežiimi{5}}müraks. Seda võib vaadelda kui häiresignaali, mis edastatakse mööda vahelduvvoolu sisendliine võrdse potentsiaaliga ja sama faasiga. Teisest küljest nimetatakse vahelduvvoolu sisendliinide vahel esinevat EMI-müra diferentsiaal-režiimi müraks, mida võib vaadelda kui häiresignaali, mis edastatakse vahelduvvoolu sisendliinide vahelise 180-kraadise faaside erinevusega. Ühisrežiimi-müra on häirevool, mis voolab vahelduvvoolu sisendliinidest maandusse, samas kui diferentsiaal-režiimi müra on vahelduvvoolu sisendliinide vahel voolav häirevool. Juhtivat EMI-müra mis tahes lülitustoiteadapteri sisendliinil saab esitada tava--režiimi ja diferentsiaalrežiimi mürana ning neid kahte tüüpi EMI-müra saab käsitleda sõltumatute EMI-allikatena, mis tuleb eraldi summutada.

Nii 220V/50Hz vahelduvvoolu elektrivõrkudes kui ka 115V/400Hz vahelduvvoolugeneraatorites esineb erinevat tüüpi toitemüra. Elektriliinid on EMI peamine tee elektroonilistesse seadmetesse sisenemiseks ja sealt väljumiseks. Elektriliinide kaudu võivad võrgust saadavad häired sattuda lülitustoiteadapterisse, häirides selle tavapärast tööd. Samamoodi saab lülitustoiteadapteri tekitatud häired elektriliinide kaudu tagasi võrku edastada, põhjustades häireid teiste võrku ühendatud elektriseadmete töös. Mõlema stsenaariumi vältimiseks tuleb lülitustoiteadapteri sisendisse paigaldada madalpääsfilter. See filter võimaldab läbida ainult seadmete töösagedusi (50 Hz, 60 Hz või 400 Hz), pakkudes samal ajal märkimisväärset sumbumist kõrgemate{13}}sageduslike häirete korral. Seda tüüpi filtrit, mis on spetsiaalselt ette nähtud toiteadapteri toodete vahetamiseks, nimetatakse EMI sisendfiltriks.

Lülitava toiteadapteri EMI-filter summutab nii diferentsiaal-režiimi kui ka tavarežiimi-häireid. Kuid vooluahela struktuuri erinevuste tõttu on diferentsiaalrežiimi -režiimi ja tava-režiimi häirete summutamise tase erinev. Seetõttu hõlmavad filtri tehnilised spetsifikatsioonid diferentsiaal-režiimi sisestamise kadu ja tava-režiimi sisestamise kadu. Kõik toitefiltrid peavad olema maandatud, välja arvatud juhul, kui see on spetsiaalselt märgitud maanduseta kasutamiseks, kuna EMI-filtri ühisrežiimi -möödaviikkondensaatorid toimivad tõhusalt ainult siis, kui need on maandatud.

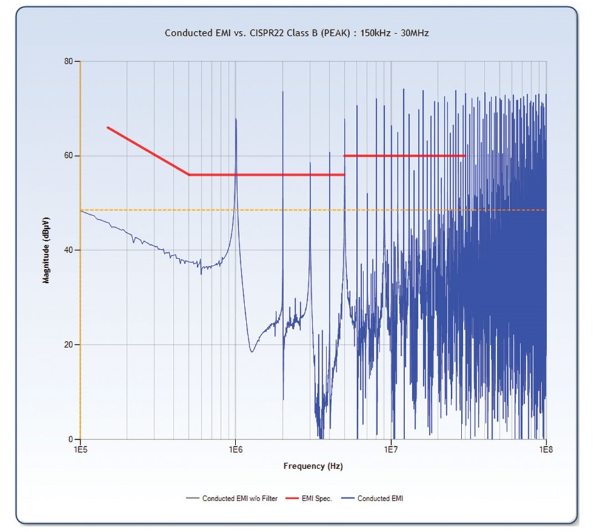

Lülitustoiteadapter ise on samuti EMI-häirete allikas. Toite muundamise ajal töötab lülitustoiteadapter lülitusolekus, muutes selle tugevaks EMI-müra allikaks. Tekkiv EMI-müra katab laia sagedusvahemiku ja on kõrge intensiivsusega. See EMI-müra saastab ka elektromagnetilist keskkonda kiirguse ja juhtivuse kaudu, mõjutades seeläbi teiste elektroonikaseadmete normaalset tööd.

Lisaks võimsuse muundamise ahelale sisaldab lülitustoiteadapteri sisemine struktuur juhtimisahelaid, juhtahelaid, kaitseahelaid ja sisend-/väljundtaseme tuvastamise ahelaid. Need vooluringid koosnevad peamiselt üldotstarbelistest-või spetsiaalsetest integraallülitustest. Kui EMI-müra mõjutab analoogahelaid, halvendab see signaali edastamise signaali---müra suhet. Rasketel juhtudel võib edastatav signaal olla EMI-müraga ülekoormatud, muutes normaalse töö võimatuks. Kui EMI-müra mõjutab digitaalseid vooluringe, võib see põhjustada vooluahela külmumise või töötamise lõpetamise, mis võib põhjustada elektroonikaseadme talitlushäireid. Toitemürafiltri kasutamine võib tõhusalt ära hoida toiteadapteri talitlushäireid välise elektromagnetilise müra tõttu.

Osa lülitustoiteadapteri sisendist tulevast EMI-mürast võib ilmuda väljundisse. See müra võib toiteadapteri koormusahelas esile kutsuda pingeid, põhjustades vooluringi talitlushäireid või häirides signaali edastamist. Neid probleeme saab vältida ka mürafiltrite abil. Võimsusfiltri funktsioonid hõlmavad järgmist:

1. Välise elektromagnetilise müra takistamine toiteadapteri enda juhtimisahelas.

Vertikaalse otsfreesi lõikepinnad (on ette nähtud freesimiseks) on selle külgedel, mõeldud horisontaalseks lõikamiseks, selle otsas on puur (on puurimiseks) lõikepind, mis on mõeldud vertikaalselt allapoole lõikamiseks.. märkate, et otsafreesil on tavaliselt otsaku ots tasane.

2. Välise elektromagnetilise müra takistamine toiteadapteriga ühendatud laadimisseadmete tööd.

3. Toiteadapteri enda tekitatud EMI summutamine.

4. Teiste seadmete tekitatud ja toiteadapteri kaudu edastatud EMI summutamine.
